远程土壤墒情监测系统:FM-XCTS
来源:未知 作者:admin 2014-10-28 14:44

  远程土壤墒情监测系统:FM-XCTS

  远程土壤墒情监测系统:FM-XCTS 概述:

  土壤墒情监测是抗旱的重要基础工作,飞梦公司自己研发的FM-YCTS型土壤墒情监测系统是一款集土壤温度、土壤水分采集、存储、传输和管理于一体的土壤墒情自动监测系统。该系统采用模块化设计,功能齐全,层次分明,接口简单,,可扩展性高,可根据用户需要灵活设定各参数的采样周期和存储周期、巡测数据及分析数据等,广泛应用于农业气象、水文地质、建筑、农业温室、学校教学、科学研究等领域。

  远程土壤墒情监测系统:FM-XCTS 突出性能参数:

  (1)满足野外作业需求,具有防风、防雨、防尘等功能,满足IP65防护等级。

  (2)采集设定:可自由设定采集时间间隔,并可1分钟-24小时采集间隔任意设定。

  (3)采集器:支持DC9~24V输入,电源具有防反接、抗脉冲群、防雷、防静电等保护措施。

  (4)数据存储:自带标准的SD卡座,支持扩展(最大64GB);自带标准的USB2.0接口,可以使用U盘进行数据的导出操作(免去必须携带电脑或是其他设备等繁琐的操作)。

  (5)显示方式:主机采用高灵敏度液晶触摸屏显示,方便客户现场分析数据。

  (6)扩展性能:支持多种尺寸TFT彩色液晶和LED显示屏等的即插即用实时显示数据。支持RS485传感器即插即用。(传感器支持MODBUS RTU通讯协议,通用型强)系统采用模块化设计,方便功能扩展、屏蔽或接入其他传感器。

  (7)数据存储及下载:系统可以独立运行工作,无需连接电脑等辅助设备及可完成参数设定、数据导出等功能。

  (8)站点数据下载:支持RS485接口采集,支持SD卡、计算机直连、U盘进行数据下载。

  (10)采集器软件升级:可通过U盘或SD卡实现主机软件自动升级。(节省客户的设备维护成本)

  (11)通讯方式:采集器同时支持GPRS、GSM无线传输方式,可将数据信息传输至指定的气象服务器(www.qixiangshuju.com),实现数据的远程控制和传输;可通过(支持90%的)智能手机(安卓系统)接收查看当前实时数据,并设定参数;

  (12)支持wifi及RJ45网络传输方式联接。(可选项)

  (13)时钟要求:内部集成实时时钟(RTC时钟电源3V) 外部电源断电后可以运行5年以上。

  (14)异常报警:设有蜂鸣器,用于异常情况警报或者提示发声。

  (15)采集器可靠性:外部电源和通讯系统出现的临时故障不影响数据采集,通讯恢复后可自动下载延误传输的数据;永久断电不丢失已采集存储的数据。

  (16)(16)GPS功能:通过GPS可知道设备具体的地理位置(经度,纬度)(可选项)

  远程土壤墒情监测系统:FM-XCTS 防护机箱:

  (1)工艺要求:采用金属屏蔽机箱,保证高速信号的完整性和稳定性。

  (2)使用全天候机箱,具有安全设计,以适合永久监测的要求。

  (3)机箱密封级别达到IP65标准。

  (4)所有设备(含充电电池(可以延长设备至于野外环境时的使用年限,具有一定的防盗功能)

  太阳能供电系统(包括太阳能电池板、控制器、蓄电池)

  (1)设备供电可至少提供以下两套供电方式

  i.外接交流电:220V供电。

  ii.太阳能供电系统(专业地埋式):可保证整套监测设备在一次充满电的情况下,能连续正常工作72小时以上。

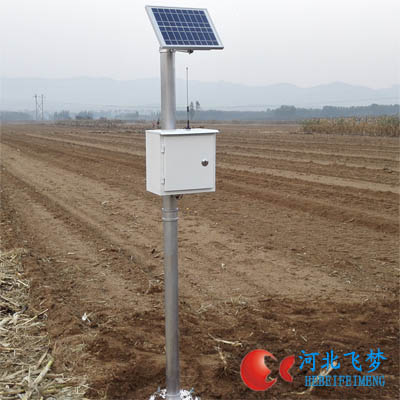

  一体设备支架

  (1)设备支架材质:架杆和支架为防腐防锈全金属材质。

  (2)使用年限:固定站的安装、材质与结构的有效使用年限大于3年。

  (3)设备支架安装简单,方便人工安装,维护。

  (4)自动监测系统可安装在硬质地面、建筑、绿化面上高度距地面2m。

  远程土壤墒情监测系统:FM-XCTS  土壤墒情传感器要求:

  .土壤温湿度传感器采用不锈钢外观一体化设计

  .测量参数:土壤容积含水率

  .量 程:0~100% RH

  .单 位:%(m3/m3)

  .测量精度:±3%

  .互换精度:<3%

  .复测误差:<1%

  .工作电流:约15mA

  .响应时间:<1秒

  .测量稳定时间:1秒

  .测量区域:直径为10cm、高为10cm的圆柱体

  .温度量程:-40℃~120℃

  .测量精度:±0.2℃

  .互换误差:<0.2℃

  .响应时间:<100mS

  .稳定时间:<1秒

  .不锈钢探针长度:8cm

  .不锈钢探针数量:新型两针型

  .探针直径:3mm

  .材料特性:不锈钢(抗电解,可经受长期电解,可经受土壤中的酸碱腐蚀)

  .探头防护体:采用316优质不锈钢,长度10cm,直径2cm(小规格直径方便插入土壤)

  .传感器总长度:20cm
